Схема подключения электрокотла: 220 В и 380 В, обвязка и автоматика

Схема подключения электрокотла – это не одна картинка, а связка из четырёх решений: как завести питание, чем защитить линию, каким кабелем идти к котлу и как собрать обвязку с автоматикой. Ошибка в любом узле приводит к перегреву кабеля, ложным срабатываниям или отказу в согласовании. Ниже – рабочие схемы для частного дома: однофазная 220 В, трёхфазная 380 В, гидравлическая обвязка и управление, плюс таблица автоматов и кабелей и пошаговая инструкция.

Зачем нужна схема электрокотла

Схема электрокотла нужна не только монтажнику. По ней:

• подбирают автомат, УЗО и сечение кабеля под мощность котла;
• проверяют, выдержит ли ввод и существующая проводка нагрузку;
• собирают обвязку так, чтобы котёл не закипел и не работал «на сухую»;
• проходят согласование и получают допуск к эксплуатации;
• обслуживают систему без импровизаций через год и через пять лет.

Схема подключения электрокотла отопления всегда состоит из двух частей – электрической и гидравлической. Их проектируют вместе: мощность котла определяет и кабель, и диаметр труб, и производительность насоса.

Из чего состоит схема подключения электрокотла

Ввод и учёт электроэнергии

От опоры или вводного щита до дома идёт кабель нужного сечения. Для однофазного котла – три провода (L, N, PE), для трёхфазного – пять (L1, L2, L3, N, PE). На вводе ставят счётчик и вводной автомат; при мощности от 10–12 кВт чаще переходят на 380 В, чтобы снизить ток и сечение кабеля.

Щит и защита

В щите для котла нужны: автоматический выключатель по току, устройство защитного отключения (УЗО) или дифавтомат на 30 мА, шина PE и отдельные линии. Автомат защищает кабель от перегрузки и короткого замыкания, УЗО – человека от утечки тока. Для котла с электроникой дополнительно ставят стабилизатор или реле напряжения.

Кабельные линии

Кабель подбирают по длительному току, а не «по привычке». Медь, три или пять жил, сечение – по таблице ниже. Для линий в стене используют кабель с негорючей изоляцией, для улицы – бронированный или в гофре/ПНД. Соединения – только в коробках, не в стене.

Заземление

Корпус котла, щит, металлические трубы и радиаторы должны быть заземлены. PE-проводник не разрывается автоматом и не подключается к нулю. В частном доме делают контур заземления или используют готовый комплект; сопротивление проверяют перед сдачей.

Обвязка

В закрытой системе обязательны группа безопасности (предохранительный клапан 3 бар, автоматический воздухоотводчик, манометр), мембранный расширительный бак, циркуляционный насос и фильтр. Для тёплого пола добавляют смесительный узел с термостатом.

Автоматика

Комнатный термостат или программатор подключают к клеммам управления котла («сухой контакт»). Он не коммутирует силовой кабель – только задаёт температуру. Насос получает отдельную линию с защитой.

Схема подключения электрокотла 220 В

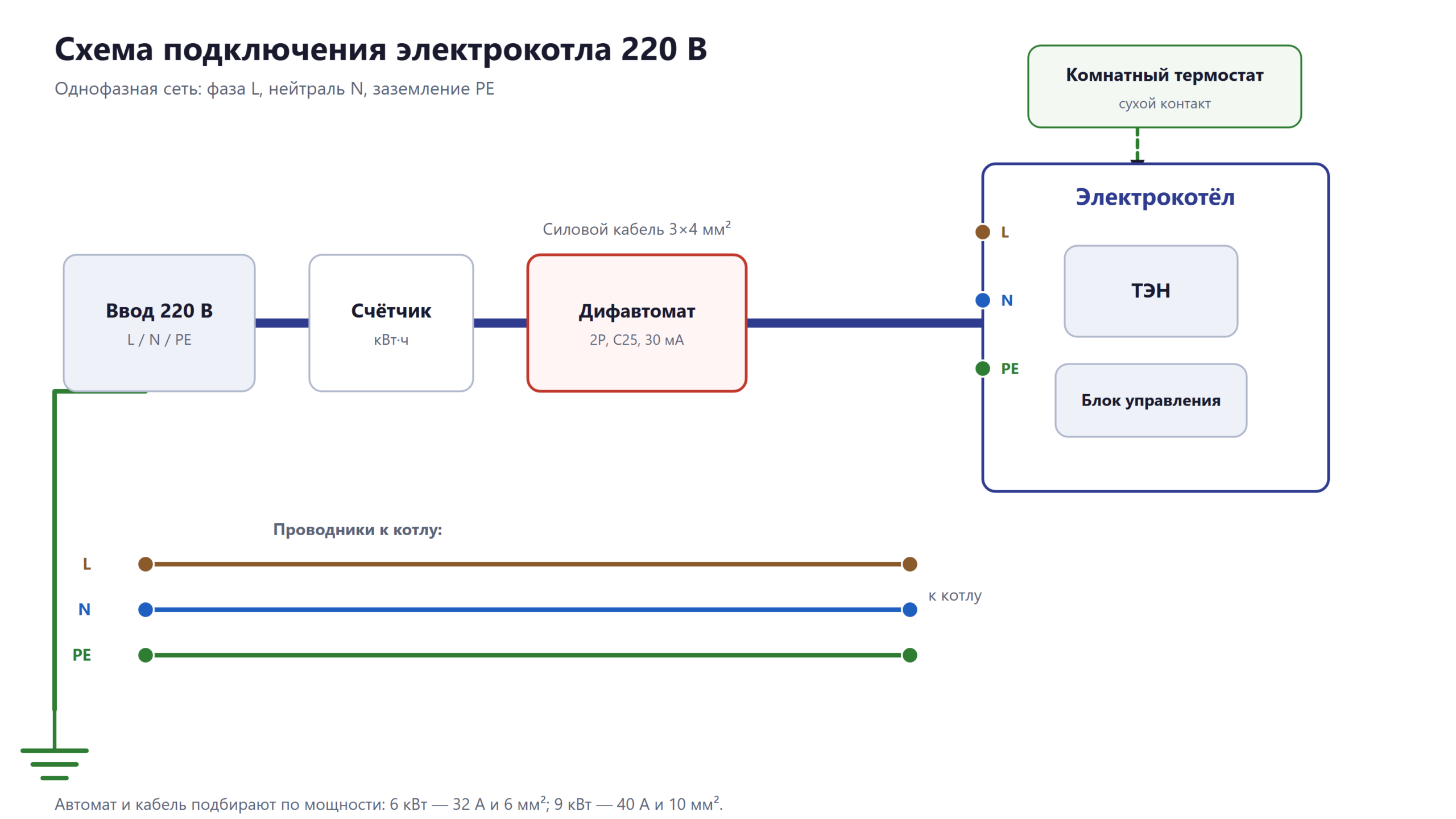

Однофазная схема подходит для котлов мощностью примерно до 6–7 кВт. Последовательность простая: ввод L/N/PE, счётчик, дифавтомат или связка «автомат + УЗО», затем клеммы котла. Фаза L идёт через защиту, нейтраль N – через счётчик и защиту, PE – напрямую на шину и корпус котла.

• Автомат: для 6 кВт – C32, для 4–5 кВт – C25.
• УЗО/дифавтомат: 30 мА, тип A или AC; для котла с электроникой лучше тип A.
• Кабель: 3×4 мм² для 4–5 кВт, 3×6 мм² для 6 кВт. Алюминий для котла не используем.
• Термостат: подключается к управляющим клеммам, а не в разрыв силового кабеля.

Если мощность больше 7 кВт, однофазная схема становится неудобной: растут ток и сечение, появляется риск перегрева розеточных групп. В этом случае смотрят в сторону 380 В.

Схема подключения электрокотла 380 В

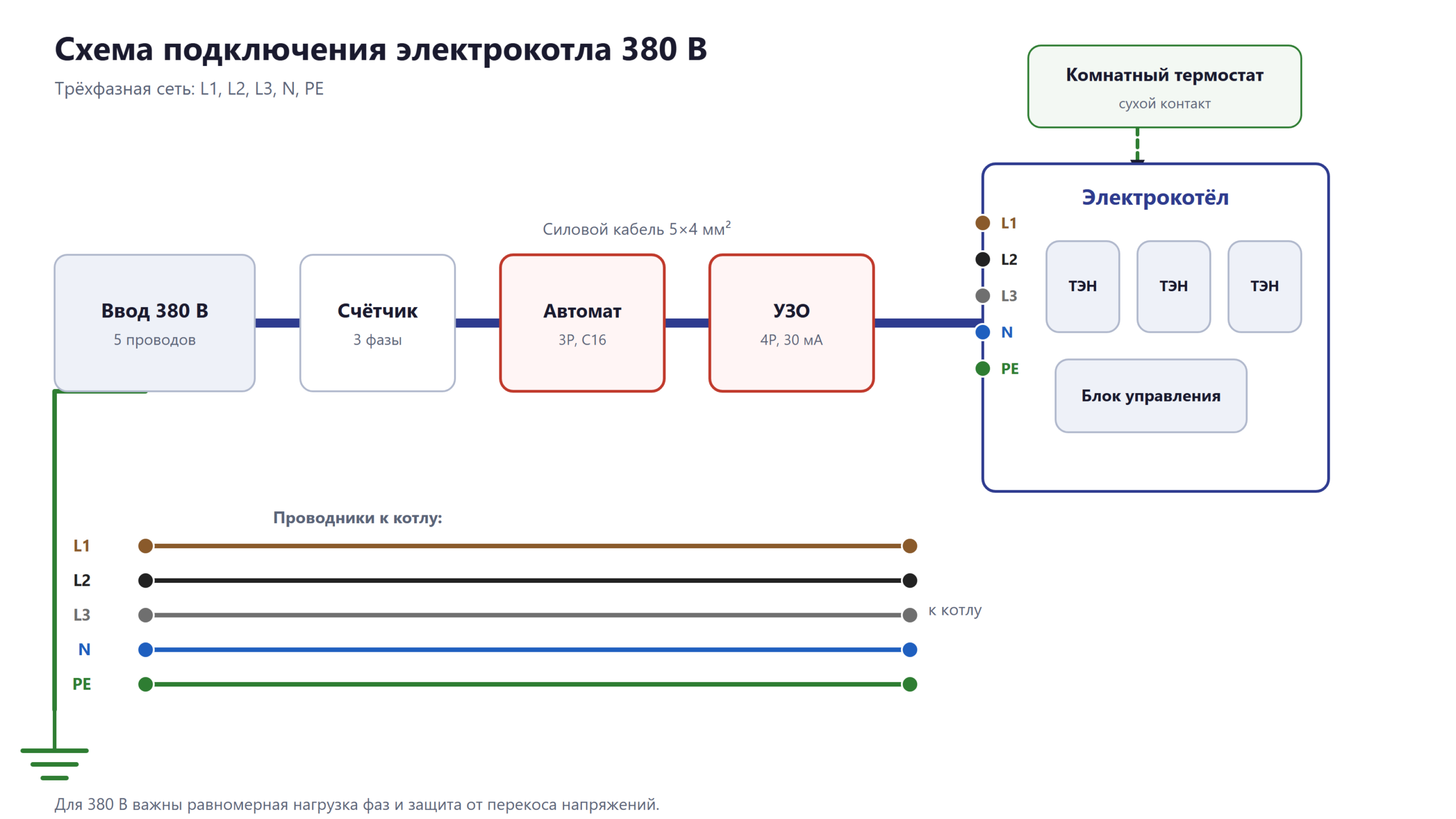

Трёхфазная схема нужна для котлов от 9–12 кВт: ток на фазу ниже, кабель тоньше, нагрев равномернее. Здесь пять проводов: L1, L2, L3, N и PE. Ставят трёхполюсный автомат и четырёхполюсное УЗО (или трёхфазный дифавтомат).

• Автомат: 9 кВт – C16, 12 кВт – C20, 15 кВт – C25 (при 380 В).
• УЗО: 4P, 30 мА; номинал выше автомата на ступень.
• Кабель: 5×2,5 мм² для 9–12 кВт, 5×4 мм² для 15 кВт.
• Перекос фаз: проверяют клещами после запуска; разница токов – не больше 10–15%.

Для трёхфазного котла важно, чтобы ввод был действительно трёхфазным, а не «одна фаза и ноль». Проверяют наличие всех трёх фаз и напряжение между ними – 380–400 В.

Гидравлическая схема обвязки электрокотла

Электрическая часть без обвязки не работает. Базовая последовательность для закрытой системы:

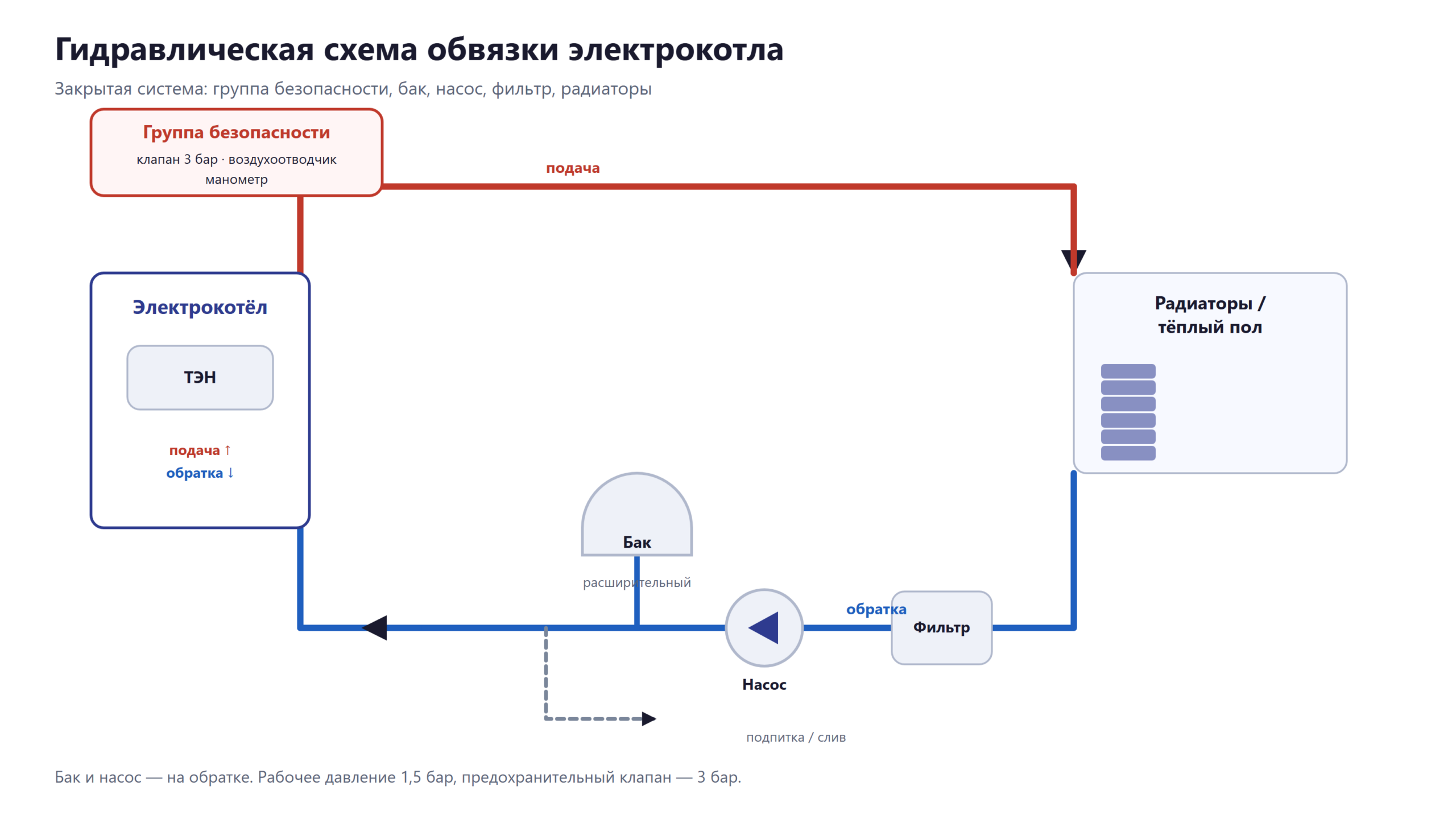

1. Котёл → группа безопасности на подаче (клапан 3 бар, воздухоотводчик, манометр).
2. Подача → радиаторы или коллектор тёплого пола.
3. Обратка → фильтр → циркуляционный насос → расширительный бак → котёл.
4. Подпитка и слив – через краны в нижней точке.

Расширительный бак ставят на обратке, насос – тоже на обратке (так он работает с более холодной водой). Рабочее давление – около 1,5 бар, предохранительный клапан – 3 бар. Перед запуском систему заполняют и опрессовывают.

Если есть бойлер косвенного нагрева, его подключают отдельным контуром с трёхходовым клапаном и приоритетом ГВС. Для тёплого пола нужен смесительный узел: температура в контуре пола ниже, чем в радиаторах.

Схема управления: термостат, программатор, насос

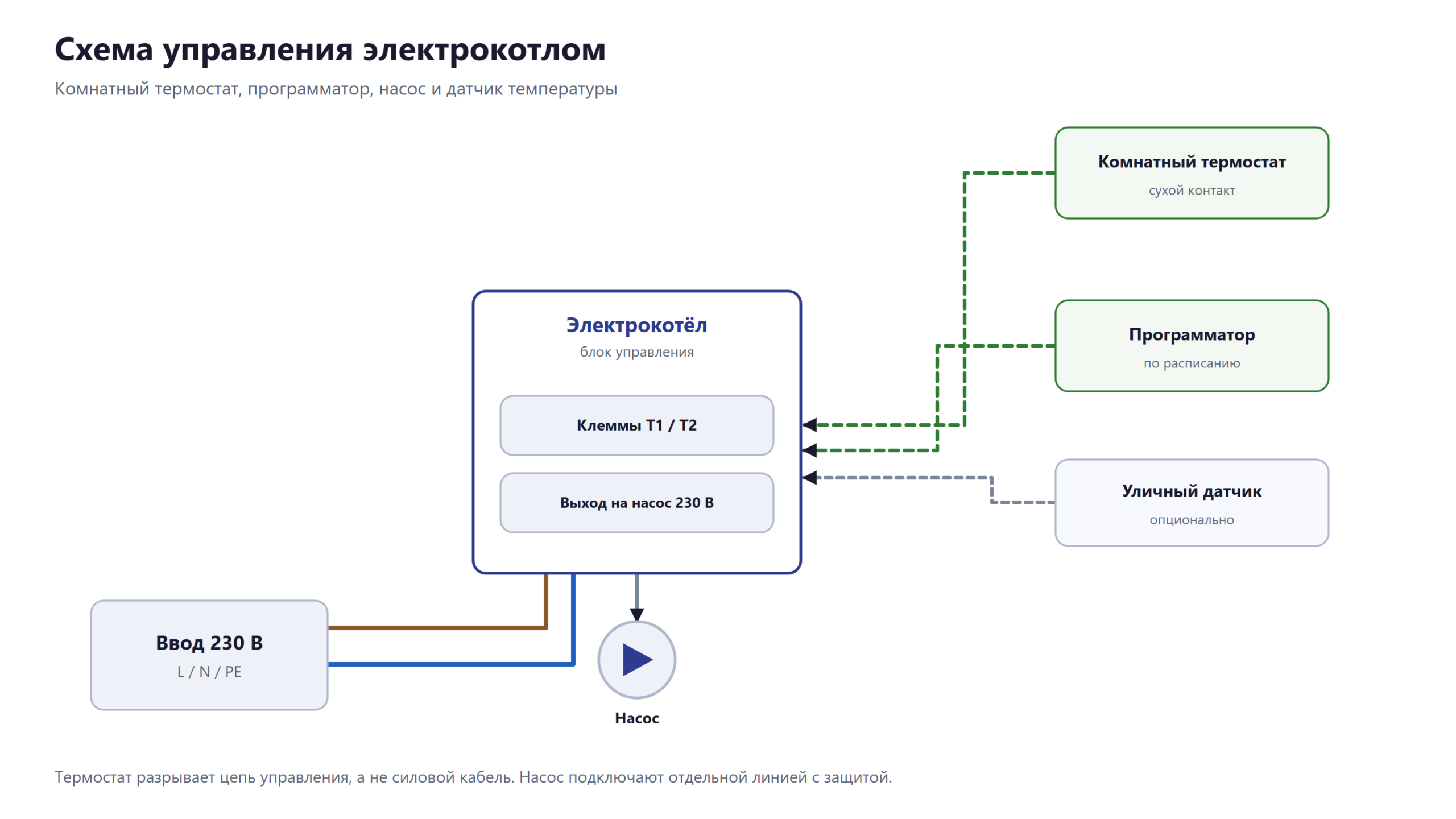

Термостат подключают к клеммам T1/T2 (или аналогичным) на плате котла. Это «сухой контакт»: он разрывает цепь управления, а не силовой кабель. Программатор делает то же самое по расписанию. Насос подключают к отдельному выходу котла или к своей линии с автоматом.

• Комнатный термостат – держит температуру в комнате, котёл включается по сигналу.
• Программатор – снижает температуру ночью и на время работы, экономит 10–20%.
• Уличный датчик – опция для погодозависимой автоматики.

Важно: нельзя питать термостат от силовой линии котла «как получится». Прокладывают отдельный кабель управления (витая пара или 2×0,75) и оставляют его подальше от силовых проводов.

Автомат, УЗО и кабель по мощности: таблица

Ток считают по формуле: I = P / U для 220 В и I = P / (1,73 × 380) для 380 В. Автомат берут на ступень выше рабочего тока, но не выше длительно допустимого тока кабеля. УЗО – на ступень выше автомата.

Мощность	Ток 220 В	Автомат 220 В	Кабель 220 В	Ток 380 В	Автомат 380 В	Кабель 380 В
3 кВт	14 А	C16	3×2,5	4,5 А	C6	5×1,5
6 кВт	27 А	C32	3×6	9 А	C10	5×1,5
9 кВт	41 А	C40	3×10	14 А	C16	5×2,5
12 кВт	55 А	C50	3×16	18 А	C20	5×2,5
15 кВт	68 А	C63	3×16	23 А	C25	5×4

Таблица ориентировочная: учитывайте длину линии, способ прокладки и температуру. Для длинных линий сечение увеличивают. УЗО – 30 мА для котла и влажных зон.

Пошаговое подключение электрокотла

1. Расчёт мощности. Теплопотери дома, площадь, утепление, ГВС. Ошибка в мощности – лишние деньги или холодный дом.
2. Выбор места и согласование. Котёл – на несгораемой стене, с доступом для обслуживания. Для мощных котлов может понадобиться проект и ТУ.
3. Ввод и учёт. Проверяют ввод, счётчик, заземление, выделенную мощность.
4. Щит. Собирают линию котла: автомат, УЗО/дифавтомат, шина PE, маркировка.
5. Кабель. Прокладывают от щита до котла, крепят, защищают от повреждений.
6. Заземление. Корпус котла и трубы – на PE; проверяют контур.
7. Обвязка. Группа безопасности, бак, насос, фильтр, краны; заполнение и опрессовка.
8. Автоматика. Термостат/программатор – на клеммы управления; насос – на свою линию.
9. Пуско-наладка. Проверка тока по фазам, давления, срабатывания защит, нагрева.
10. Сдача. Акт, схема, гарантия, инструкция для владельца.

Частые ошибки при подключении

• Автомат выбирают «по названию» котла, а не по току и сечению кабеля.
• Ставят только автомат, без УЗО/дифавтомата.
• Ведут кабель 2×2,5 без PE и «заземляют» на ноль или трубу.
• Экономят на сечении: кабель греется, автомат не срабатывает.
• Нет группы безопасности или расширительного бака – котёл закипает.
• Термостат ставят в разрыв силового кабеля – контакты подгорают.
• Насос без защиты и не на обратке – шум, перегрев, отказ.

Требования безопасности

Подключение выполняют по ПУЭ и действующим ТКП, с допуском и группой по электробезопасности. Обязательны: защитное заземление, УЗО 30 мА, автоматический выключатель, опрессовка системы, проверка сопротивления изоляции и тока утечки. Для газовых и мощных электрических котлов может потребоваться проект и согласование с энергоснабжающей организацией.

Самостоятельное подключение без опыта – риск пожара и отказа в гарантии. Страховка и гарантия работают только при документированном монтаже.

Стоимость подключения электрокотла в Беларуси

Типовое подключение под ключ – от 180 руб., обвязка и подключение к сети считаются отдельно. Точная смета зависит от мощности, длины кабеля, состояния проводки и обвязки. Мы выполняем подключение электрокотла под ключ по всей Беларуси: расчёт, монтаж, обвязка, автоматика, пуско-наладка и гарантия.

Подобрать котёл под площадь и посчитать расход можно в каталоге электрокотлов или через калькулятор мощности и расхода. Для сложных объектов – проектирование и согласование.

Вопросы и ответы

Обязательна ли схема подключения электрокотла?

Для себя – да, чтобы не ошибиться. Для мощных котлов и согласования схема нужна в проекте. Она также пригодится при обслуживании и ремонте.

Можно ли подключить котёл 12 кВт к 220 В?

Технически можно, но ток будет около 55 А: нужен кабель 16 мм² и защита на 50–63 А. Практичнее перейти на 380 В – ток на фазу снизится до 18 А.

Какой автомат нужен для котла 6 кВт?

При 220 В – C32 и кабель 3×6 мм², УЗО/дифавтомат 30 мА. При 380 В – C10 и кабель 5×1,5 мм².

Какое УЗО ставить – 30 или 100 мА?

Для котла и влажных зон – 30 мА. 100 мА ставят на вводе для селективности, но не вместо защиты линии котла.

Можно ли подключить электрокотёл без заземления?

Нет. Заземление – обязательное требование безопасности. Без PE УЗО не защитит в полной мере, а корпус может оказаться под напряжением.

Кто должен подключать электрокотёл?

Электрик с допуском и опытом. Для гарантии и страховки нужен документ: акт, схема, протоколы измерений.

Итог: схема подключения электрокотла – это электрика, защита, заземление, обвязка и управление в одном комплекте. Начните с расчёта мощности и проверки ввода, затем подберите автомат и кабель по таблице, соберите обвязку и только после этого запускайте котёл. Если не хотите рисковать – доверьте монтаж инженерам: заказать подключение электрокотла.
